產品展示
SRW45系列萬能式斷路器
- 產品詳情
- 返回
一，SRW45 萬能式斷路器用途
SRW45智能型萬能式斷路器（以下簡稱斷路器）,適用於交流50Hz,額定電壓690V及以下,額定電流400A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能,選擇性保護精確,能提高供電可靠性,避免不必要的停電。同時帶有開放式通訊接口,可實現四遙功能,以滿足控制中心和自動化系統的要求。
該斷路器不帶智能控制器及傳感器可作隔離器用,採用符號標示為 。
斷路器符合GB/T14048，2《低壓開關設備和控制設備第2部分:斷路器》和IEC60947-2《低壓開關設備和控制設備第2部分:斷路器》等標準。

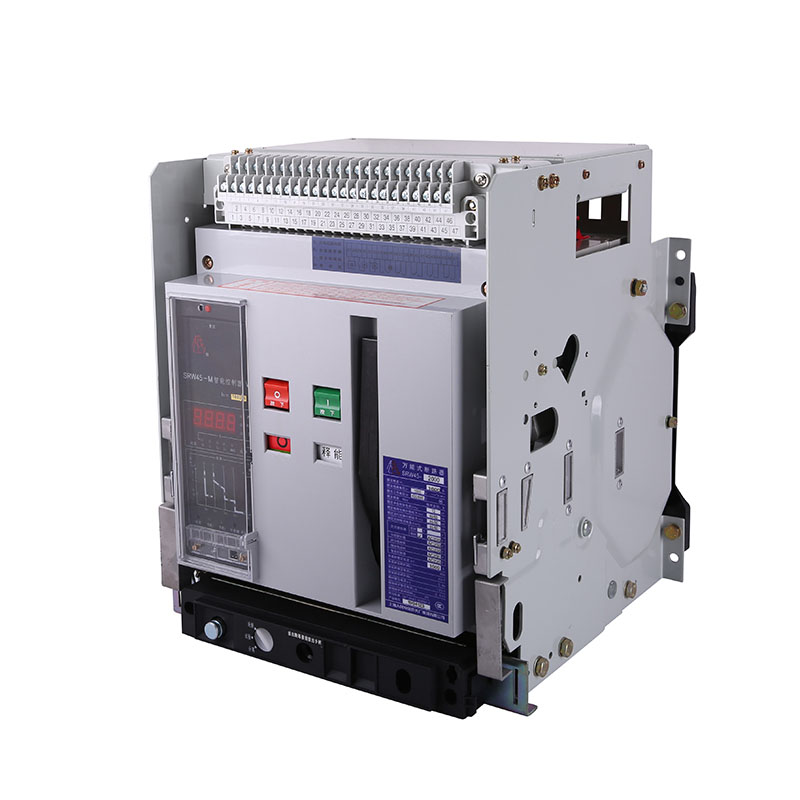

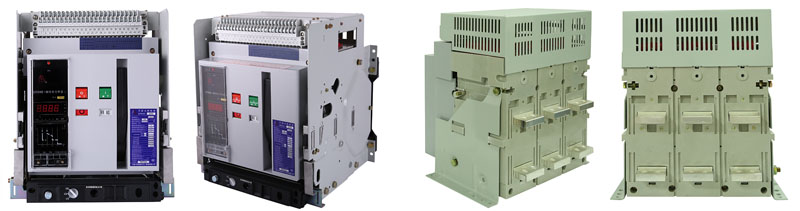

二，SRW45 斷路器產品展示

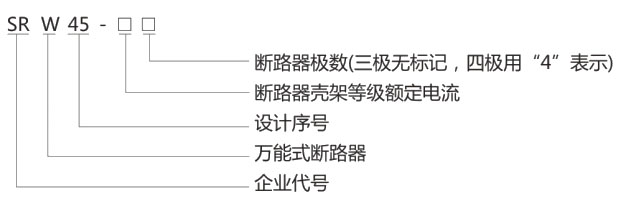

三，SRW45 萬能斷路器型號及含義和分類
關鍵詞：上海人民電器開關廠常規型號有：SRW45-2000,SRW45-3200,SRW45-4000,SRWM45-6300
● 脫扣器種類
智能控制器、欠電壓瞬時（或延時）脫扣器、分勵脫扣器。
● 智能控制器功能
a）智能控制器分:H型（通訊用智能型）、M型（普通智能型）、L型（經濟型）；
b）具有過載長延時反時限、短延時反時限、定時限、瞬時脫扣功能,可由用戶自行設定組成所需要的保護特性；
c）單相接地保護功能；
d）顯示功能:整定電流顯示、動作電流顯示、各線電壓顯示（電壓顯示應在訂貨時提出）；
e）報警功能:過載報警；
f）自檢功能:過熱自檢、微機自診斷；
g）試驗功能：試驗控制器的動作特性。
四，正常工作條件和安裝條件
● 周圍空氣溫度
上限值不超過+40℃,下限值不低於-5℃,24L平均值不超過+35℃；
上限值超過+40℃或下限值低於10℃或-25℃的工作條件,用戶應與本廠協商。
● 安裝地點的海拔不超過2000m。
● 大氣條件
大氣相對溼度在周圍空氣溫度為+40℃時不超過50%,在較低溫度下可以有較高的相對溼度,最溼月的月平均******相對溼度為90%,同時該月的平均最低溫度為+25℃,並考慮到因溫度變化發生在產品表面上的凝露。超過規定用戶應與本廠協商。
● 防護等級:1P30
● 使用類別:B類
● 汙染等級:3級
● 安裝類別
斷路器主電路以及斷路器欠電壓脫扣器,電源變壓器初級線圈用於安裝類別Ⅳ；輔助電路及控制電路安裝類別為Ⅲ。
五，SRW45技術數據與性能

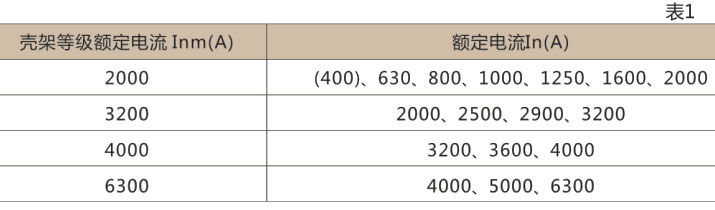

● 斷路器的額定電流見表1

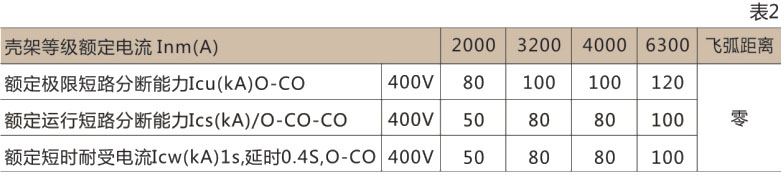

● 斷路器的額定短路分斷能力及短時耐受電流見表2,斷路器飛弧距離為「零」（即斷路器外無飛弧）。
● 智能型電流控制器保護特性和功能

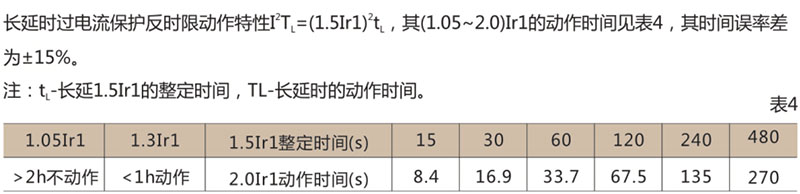

過電流控制器保護特性

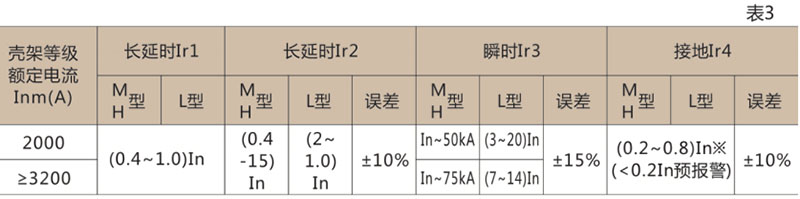

控制器的整定值r（I/In）及誤差見表3
註：當同時具有（要求）三段保護時，整定值不能交叉！
※當額定電流為4000A，5000A時，允許範圍（0.2~0.7）In；6300A時為（0.2~0.6）In，整定時不得超出此範圍。
短延時過電流保護特性
短延時過電流保護為定時限,如要求低倍數為反時限時,其特性按:I2Ts=（8Ir1）2,ts為一般延時整定時間；當過載電流>8Ir1時,自動轉換為定時限特性,其定時限特性見表5，時限誤差為±15%

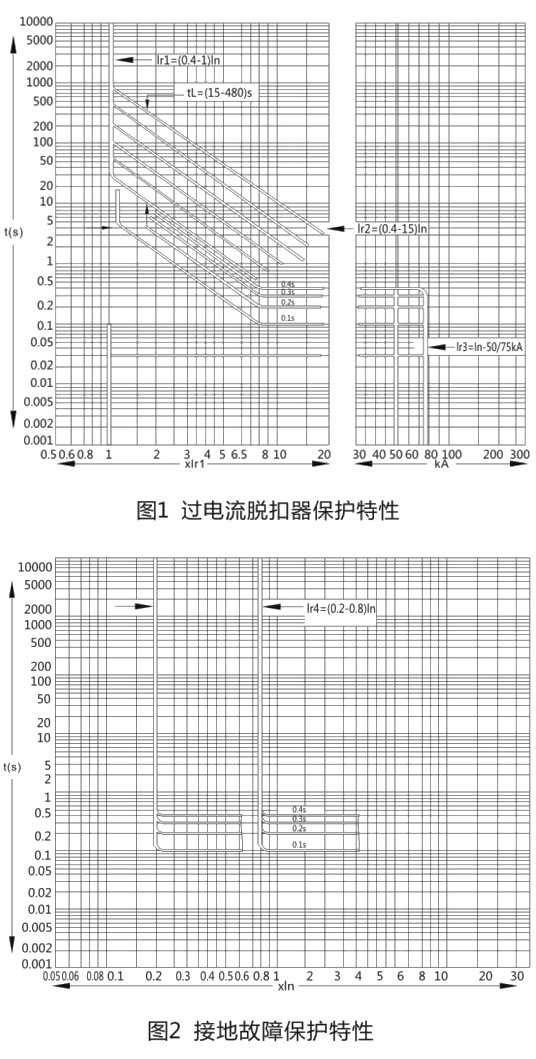

過電流脫扣器保護特性見圖1

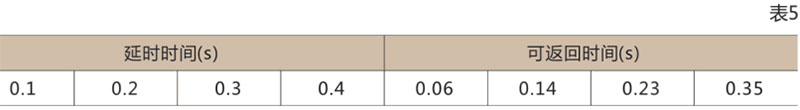

接地故障保護為定時限,其延時特性符合表5,其保護特性見圖2。
● M型智能控制器功能
a）電流表功能
顯示各相運行電流及接地洩露電流,正常顯示******相電流值,還可顯示整定、試驗及故障的電流值或時間值。
b）電壓表功能:顯示各相線電壓,正常顯示******值。
c）遠端監控和診斷功能
1）控制器具有本機故障診斷功能
當計算機發生故障時能發出出錯「E」顯示或報警,同時重新啟動計算機,用戶需要時,也可將斷器分斷。
2）當局部環境溫度達到80℃時,能發出報警並能在較小的電流時（用戶需要時）分斷斷路器。
3）智能控制器具有過載、接地、短路、負載監控、預報警、脫扣指示（0CR）等信號通過觸點或光耦輸出,便於用戶外接遙控用,觸點容量DC28V、1A、AC125V、1A。
d）整定功能
用戶 設定+ -貯存 四個按鈕即可對控制器各種參數進行整定,按 設定 至所要定的狀態（狀態指示燈指示），然後按 + 或 – 鍵調整參數大小至所需值，再按一下 貯存 ，貯存燈亮一次表示整定值已鎖定,控制器的保護參數不得交叉設定。控制器斷電復位後,再按 設定 鍵,可循環檢查設定的各種參數。
e）試驗功能
用設定 + – 脫扣 不脫扣 復位 鍵,可對控制器各種保護特性進行檢查,用 設定 + – 鍵調整
出一個模擬故障的試驗電流（注意:不要按 貯存 鎖定 ）,然後按 脫扣 或 不脫扣 鍵試驗,控制器即可進入故障處理,按 脫扣 鍵,斷路器分斷,按不脫扣鍵,斷路器不分斷,而控制器各種指示狀態正常,試驗後需按一下 復位 和 清燈鍵 ,方可進行其它試驗。
注:為了試驗方便,接地漏電無論整定在脫扣或報警位置,試檢均作脫扣處理,且優先級小於過載保護。

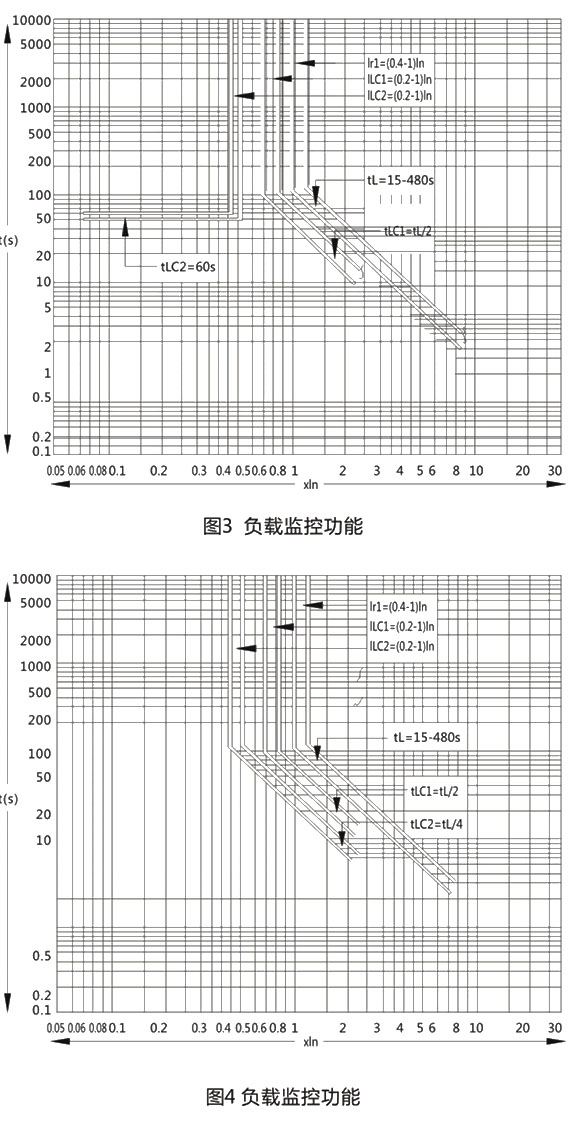

f）負載監控功能
設置兩個整定值,ILcl整定範圍（0.2-1）ln,ILc2整定範圍（0.2-1）In。ILc1延時特性為反時限特性,其時間整定值為延時整定值的1/2；ILc2延時特性有兩種:第一種為反時限特性,其時間整定值為長延時整定值1/4,第二種為定時限,其延時間為60s,這二種延時功能,前者用於當電流接近過載整定值分斷下級不重要負載,後者則用於當電流超過ILc1整定值,使延時分斷下級不重要負載後,電流下降,使主電路和重要負荷電路保持供電,當電流下降到ILc2時,經一定延時後發出指令再次接通下級已切除的電路,恢復整個系統的供電。上述兩種監控保護,用戶可任選其一。監控特性見圖3，圖4。
g）MCR脫扣和模擬保護,根據用戶要求可關斷,做短延時分斷試驗時一般需要關斷。
1）MCR接通分斷保護主要用在線路故障狀態合閘時（控制器通電瞬間）,控制器具有低倍短路電流分斷斷路器功能,。出廠設定在10kA,誤差±20%,其設定電流可根據用戶要求定。
2）控制器設有特大短路電流分斷功能,信號不經主機晶片處理,直接發脫扣信號的功能
h）熱記憶功能:控制器過載或短路延時脫扣後,在控制器未斷電之前,具有模擬雙金屬特性的記憶功能,短路延時能量釋放未結束,在此期間發生過載、短路延時故障,脫扣時間將變短,控制器斷電後,能量自動清零。
● H型智能脫扣器

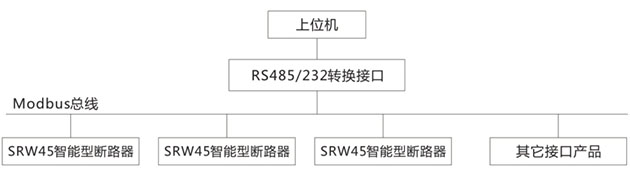

除了具有M型所有功能外,同時具有RS485標準通訊接口（標準配置為 Modbus通訊協議）,可半雙工或全雙工通訊,通過通訊接口可組成主從結構的局域系統（以下簡稱系統）,由1-2臺計算機作為主站，若干智能斷路器或其他可通訊元件作為從站,系統網絡結構如下圖所示。針對斷路器單元,系統可實現遠距離”四遙」功能:多種電網參數和運行參數的監測,智能斷路器當前運行狀態監視,各種保護限值參數的調整和下載,智能斷路器的合、分操作控制等。系統適用於各種電站、發電廠、中小型變電所、工礦企業,樓宇等配電控制系統建設和改造。例: Modbus通訊協議接口的連接關係圖如下：
六，附件

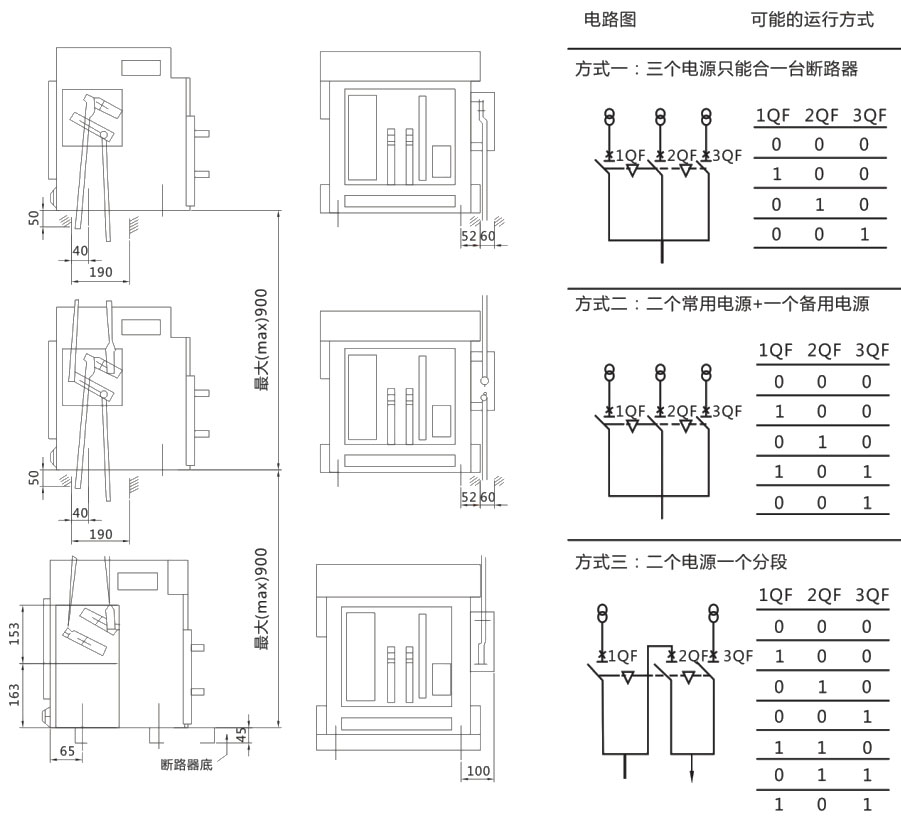

● 槓桿聯鎖（適用於同一面櫃體中）

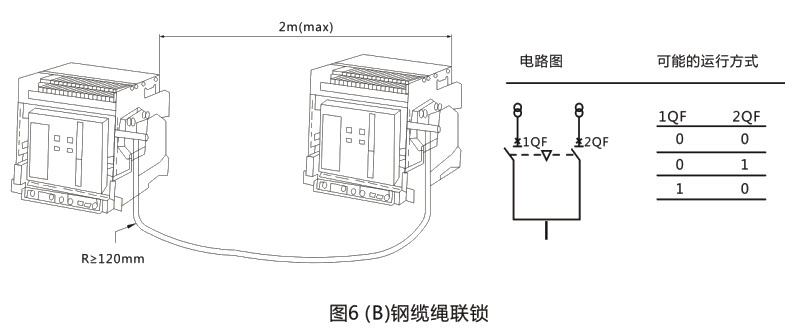

● 軟連鎖（水平、垂直均可帶，適用於相鄰的櫃體之間或同一櫃體中）
注:斷路器的聯鎖機構適合抽屜式、固定式。用戶可單獨採用聯鎖機構進行二臺或三臺的轉換,也可選配本公司SRW45系列NQ6W-A雙電源自動切換裝置,以實現雙路供電自動切換。

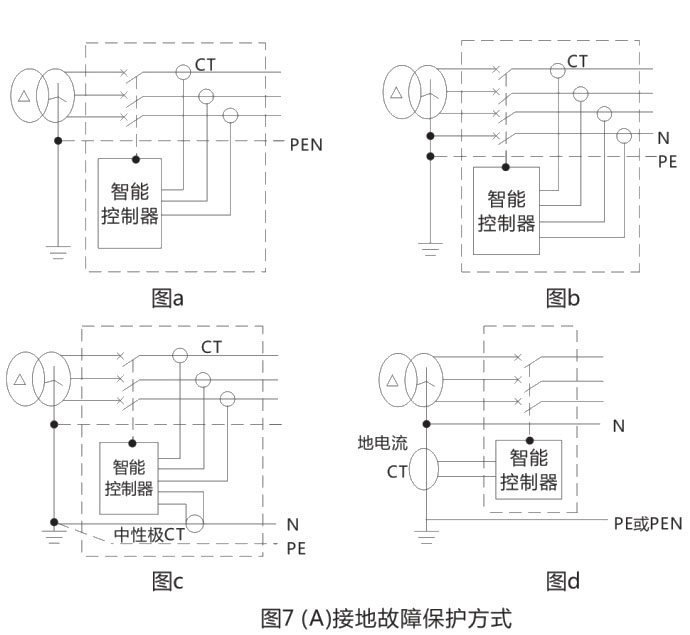

● 接地故障保護方式
控制器分兩種不同保護方式,一種為差值型（T）,控制器根據三相電流和中性線上電流矢量和進行保護。根據斷路器極數又分為3PT、4PT、（3P+N）T三種形式,分別見下圖（a、b、c）,另一種方式為地電流型（W）,控制器直接取主電源的中性點與地之間的一個附加電流互感器的輸出電流信號進行保護,互感器在N線與PE線之間,見下圖d。
● 外接地單相接地保護裝置
外接式互感器（中性極互感器或地電流互感器）作為附件形式提供給用戶。由用戶自行將其套入母排中,並將連線（長度為2m）接至斷路器二次接線端子#25、#26。
● 相間隔板
用於增加母排間絕緣強度。
七，接線端子

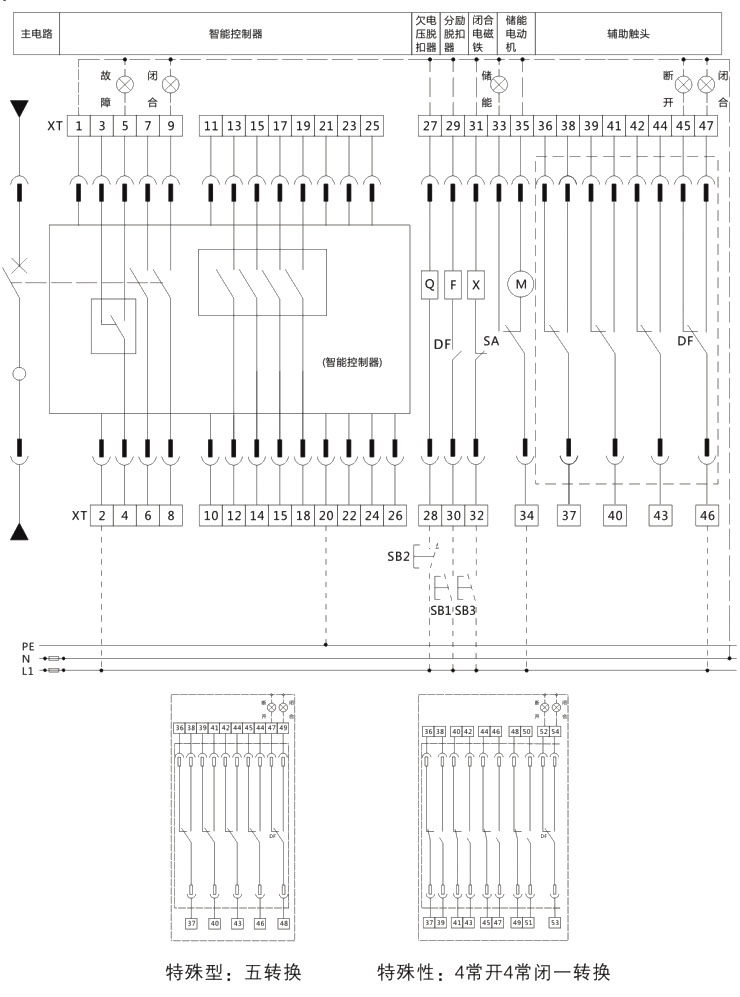

● 斷路器總體接線端子共47個，接線簡單，便於用戶接線，接線圖見圖8，其端子號和外加附件的含義見附表。
註：
①為避免對分勵脫扣器和閉合電磁鐵造成的必要的損壞,產品在出廠之前已經分別串接一組常開觸頭（分勵）和一組常閉觸頭（閉合）,供用戶使用的輔助開關為四組轉換觸頭（標準配置）
②若F、X、M的控制電源電壓不同時應分別接不同電源,建議不要直接取自主迴路,以提高供電可靠性。
③——表示用戶自接電源線,外加附件用戶自備
④端子#35可直接電源（自動預儲能）,也可串接常開按鈕後接電源（手動預儲能）
⑤若用戶提出,端子#8-#9可輸出常閉接點（正常供貨為常開）。
⑥虛線框內的四組轉換觸頭（標準配置）為供用戶使用的輔助觸頭。、

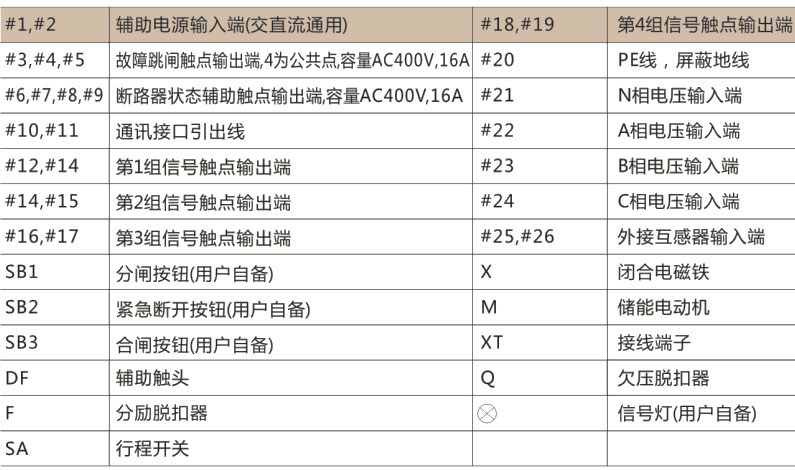

圖8附表斷路器二次接線圖端子號含義

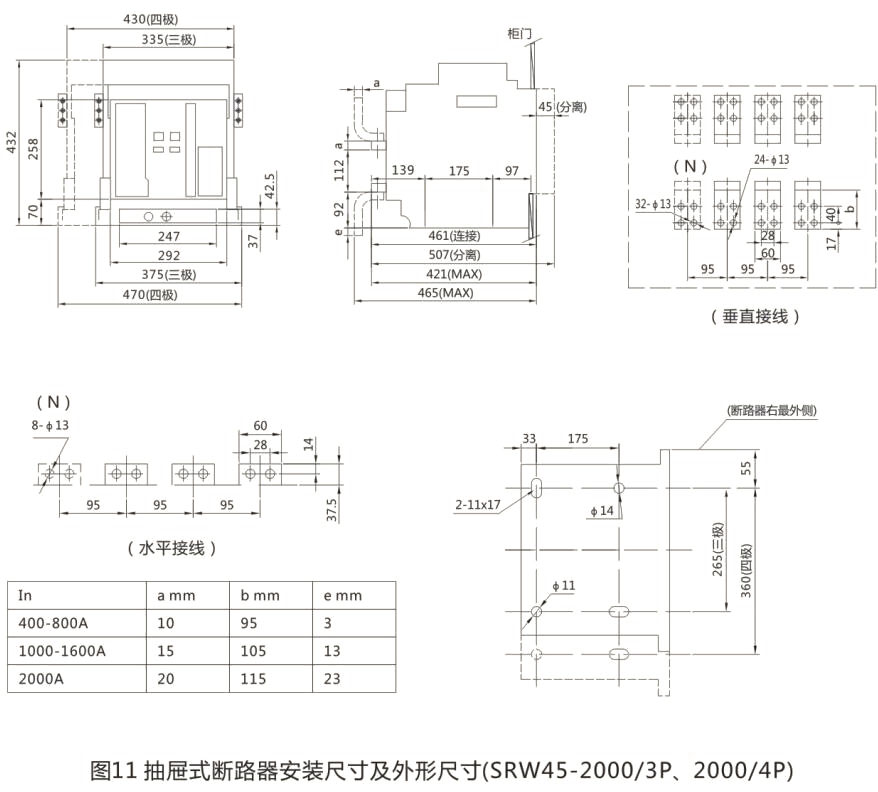

八，斷路器外形尺寸、安裝尺寸及門框開孔尺寸

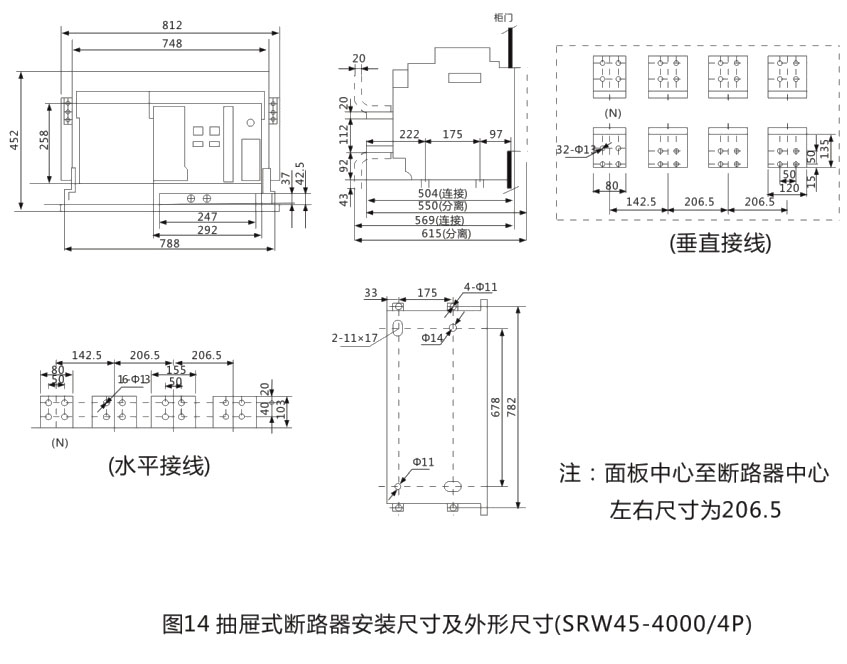

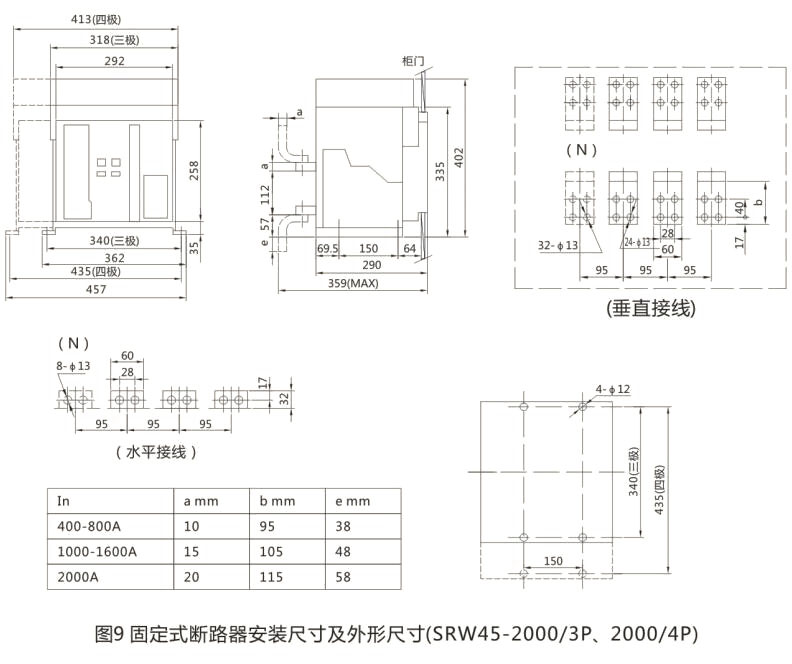

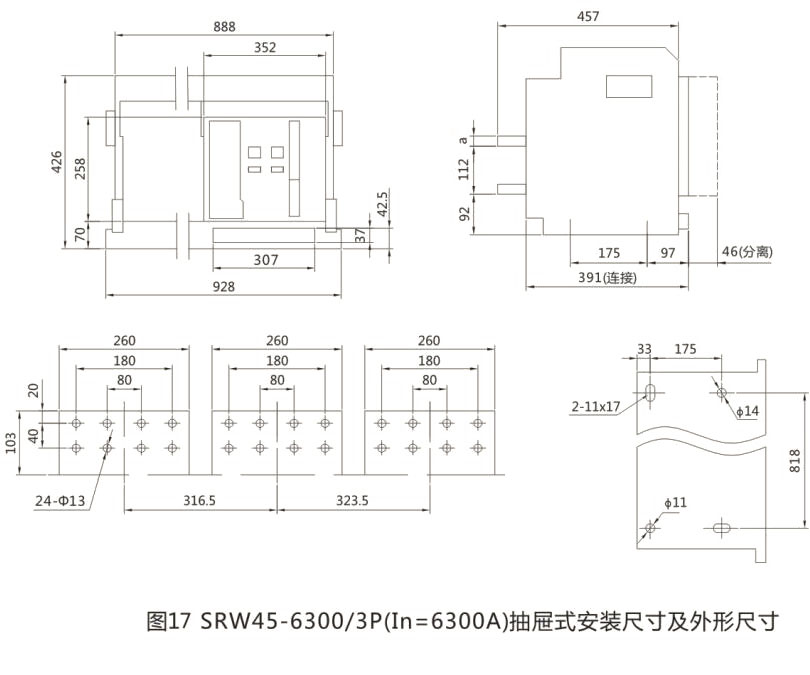

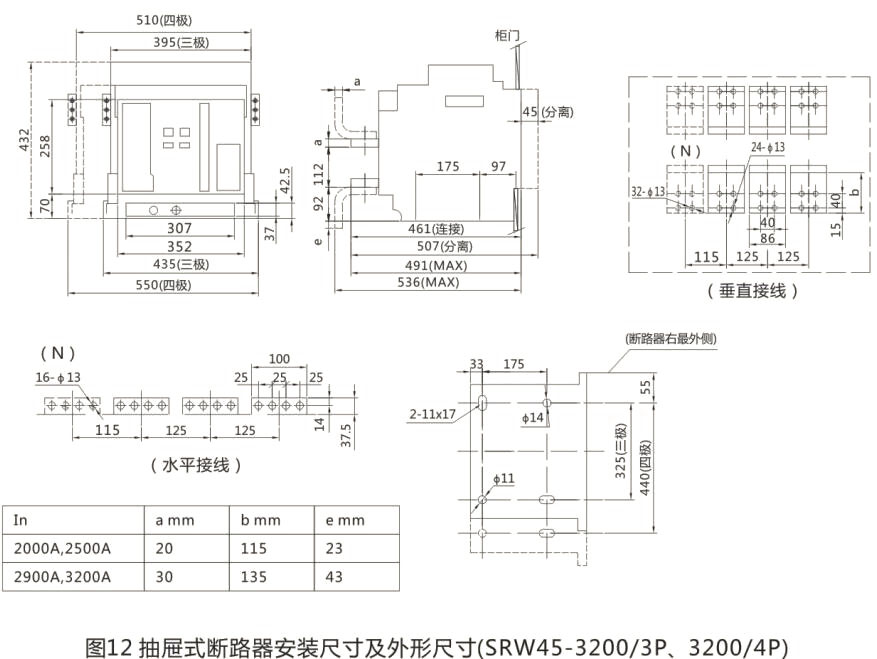

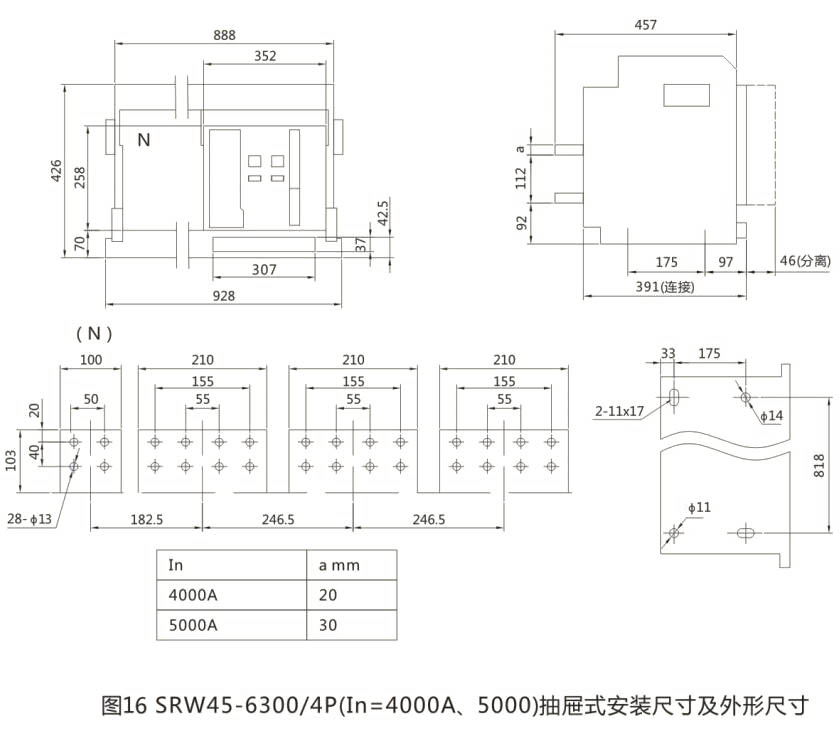

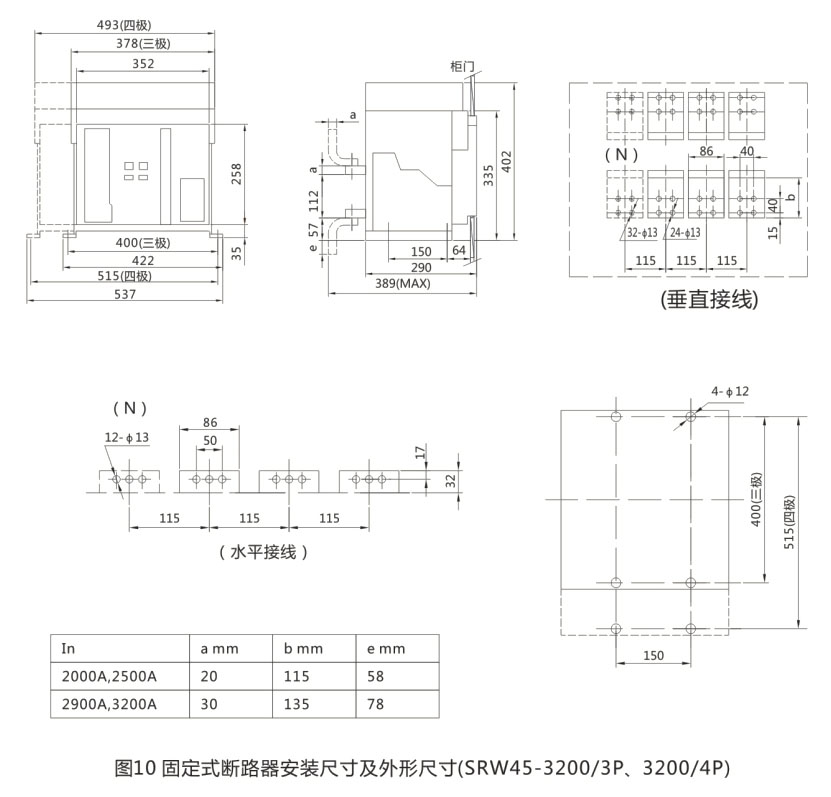

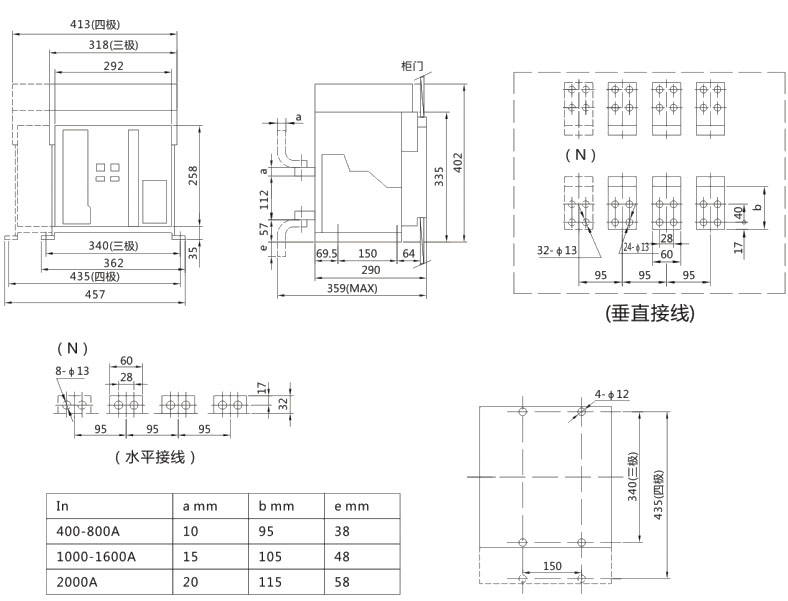

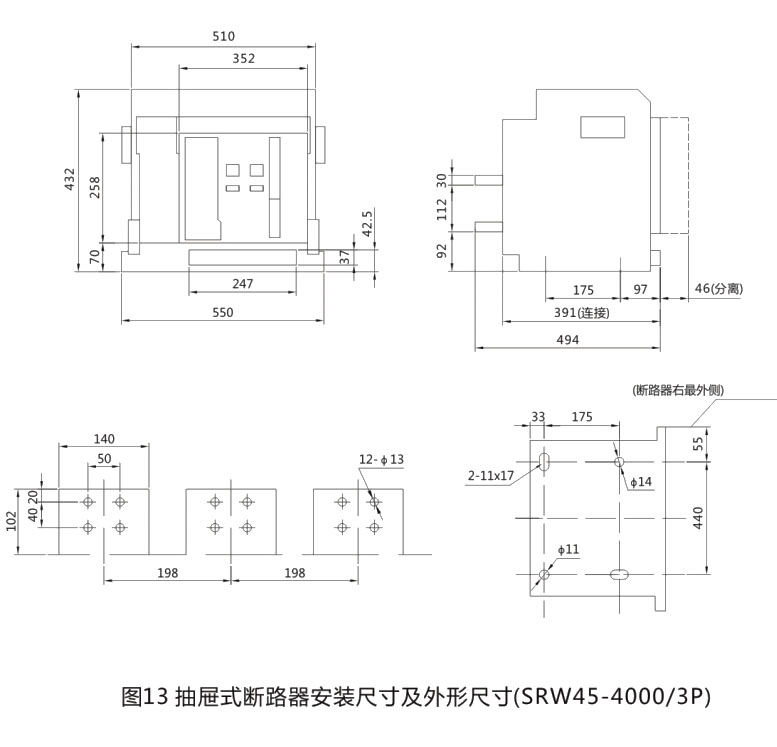

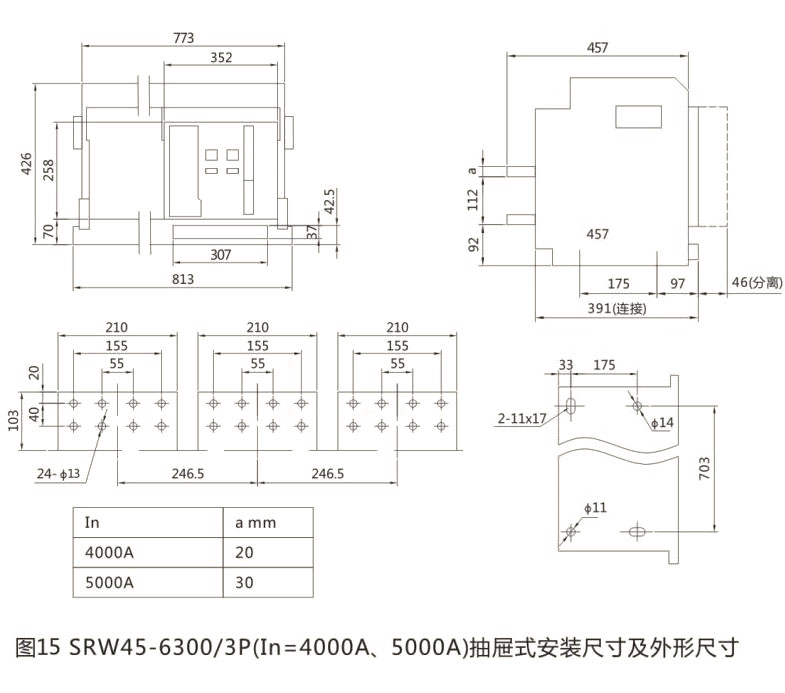

● 外形尺寸和安裝尺寸（見圖9-18）

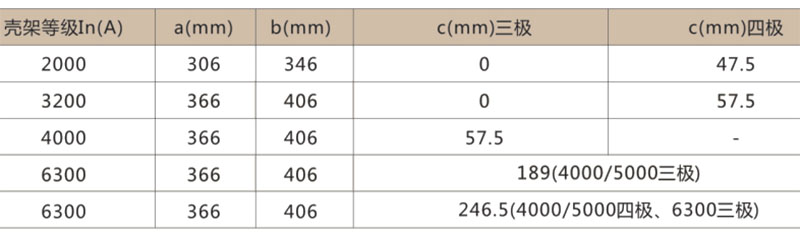

● 與成套開關櫃配套使用時，門框開孔尺寸及其安裝孔孔距見下圖，安裝時用螺ST2.9*9.5-F-H固定

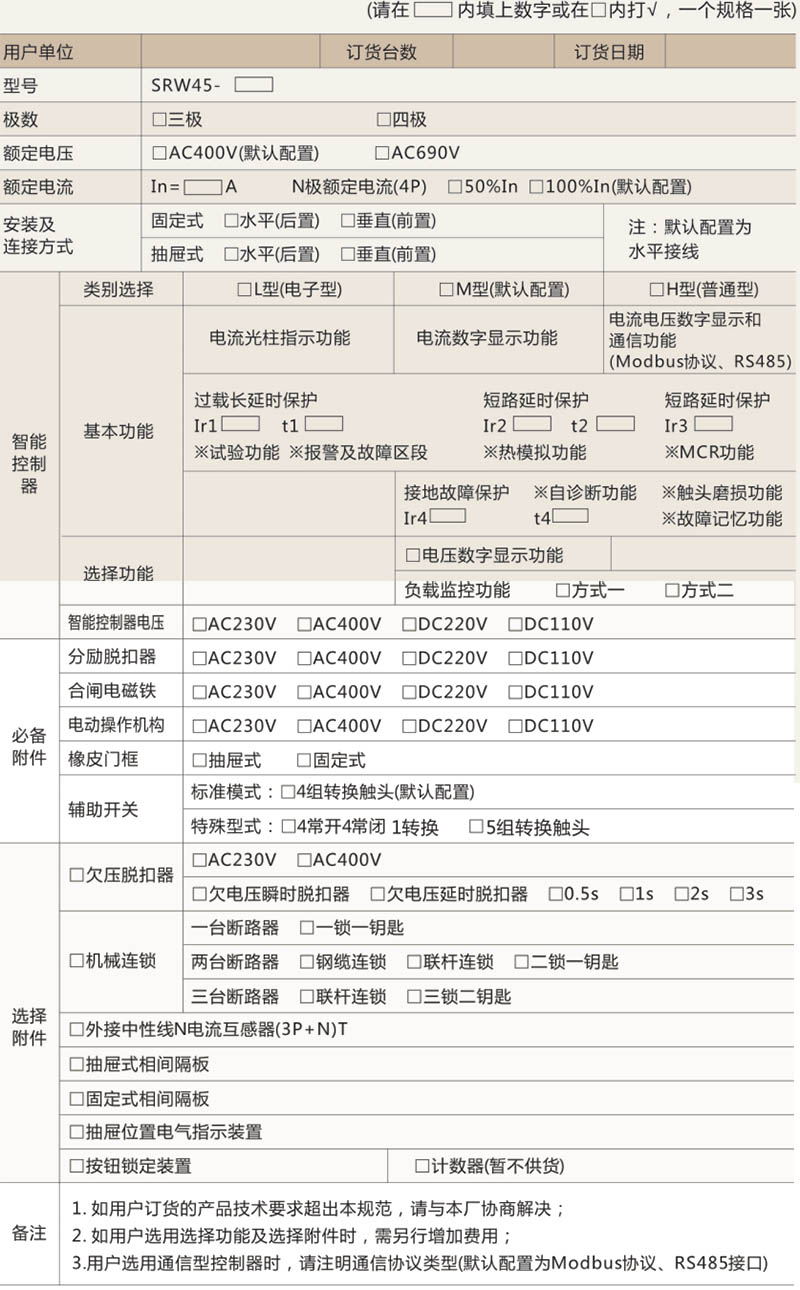

九，訂貨須知
