RH3-63系列隔離開關
- 產品詳情
- 返回
一，RH3-63系列隔離開關用途
RH3系列隔離開關，適用於交流50Hz/60Hz、額定電壓230V（1P.2P）/400V（2P.3P.4P）額定電流至100A的電路中，主要供無負載情況下接通或斷開電路，作為線路與電源接通或隔離之用。尤其適合線路檢修時有效隔離電源並防止意外合閘，以確保檢修人員的操作安全。
開關符合GB/T14048.3、IEC60947-3標準要求。

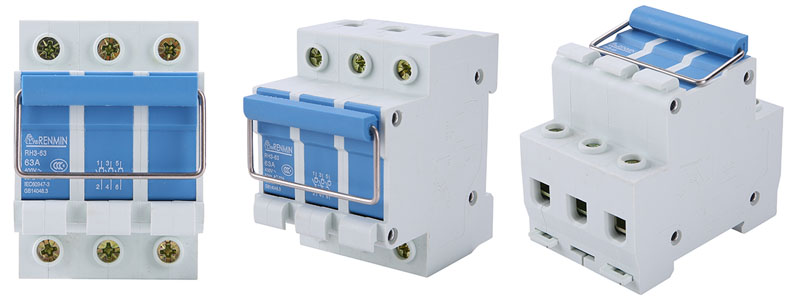

二，RH3-63系列隔離開關展示

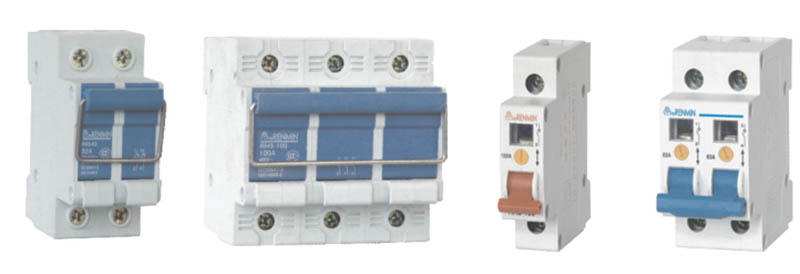

RH3-63系列隔離開關展示 2

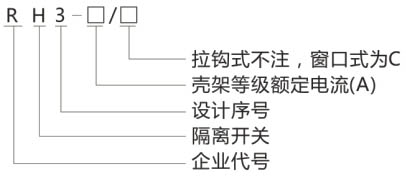

三，RH3-63系列隔離開關及含義
常規型號有：RH3-63 1P/2P/3P/4P,RH3-100 1P/2P/3P/4P
四，規格及參數
● 規格
按殼架等級電流Inm：63型、100型
按極數分：單極、二極、三極、四極；
額定頻率：50Hz/60Hz
● 基本參數和主要性能
殼防護等級：IP20;
額定工作電壓Ue：230V（1P.2P）/400V（2P.3P.4P）；
額定電流Ie：63型：6A、10A、16A、20A、25A、32A、40A、50A、63A;
100型：63A、80A、100A;
操作性能：無負載操作壽命為8500次；正常負載操作壽命為1500次，總計壽命10000次 ；
額定絕緣電壓Ui:400V;
額定短時耐受電流Icw：1.2A/S；
額定短路接通能力Icm：2.84kA。
五，正常工作和安裝條件
● 海拔高度不超過2000米；
● 周圍空氣溫度不超過±40℃時不超過50%，在較低溫度下允許有較高的相對溼度例如20℃時達90℃，並考慮到因溫度變化發生在產品表面上的凝露；
● 汙染等級：2；
● 採用標準安裝軌（TH35-7.5型）安裝；
● 使用類別：AC-22A；
● 安裝條件：開關正常為垂直安裝（上端為進線），手柄向上推合，觸頭接通；往下扳則觸頭斷開，再將手柄扣住可避免意外合閘。
六，規格和技術參數
開關係直接手柄操作、模數化、標準化導軌安裝結構，尤其適合做終端組合電器的配套隔離開關元件，由於動靜觸頭採用合理的接觸形式，導電和穩定性好。操作絕緣手柄與動觸頭連為一體，動觸頭隨手柄拉開而斷開，且明顯可見，無需另設閉合位置指示器。因手柄上附有一環箍，可與下端搭鉤緊緊扣住，故可避免意外合閘，特別合適非專業人員使用。

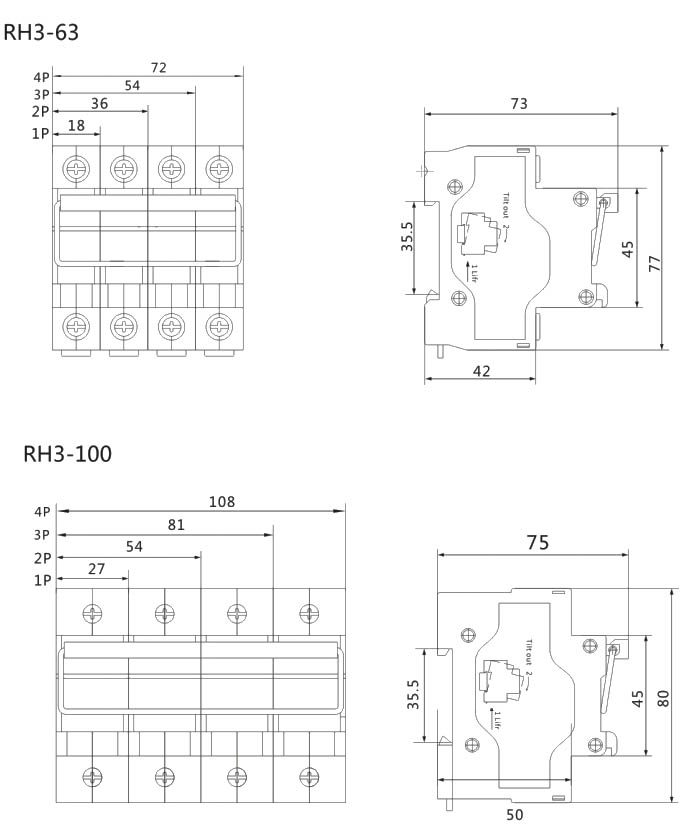

七，外形及安裝尺寸
八，訂貨須知
用戶訂貨時必須說明：
● 產品型號和規格；
● 極數；
● 額定電流；
● 數量
例：RH3-1P,63A,100臺
