一，JRS1熱過載繼電器介紹
JRS1(LR1-D)系列熱過載繼電器(以下簡稱熱繼電器)在交流50~60Hz,額定工作電壓Ue:380V，額定電流0.10~80A的電路中,作交流電動機的過載及斷相保護用。
熱繼電器具有合理的結構,有整定電流調節裝置,手動復位裝置,停止裝置,溫度補償裝置,以及防手觸保護結構等熱。
繼電器按GB14048.4標準設計、生產和檢驗。

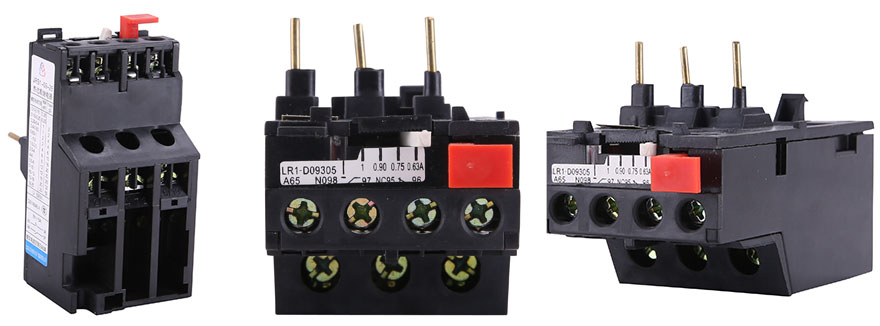

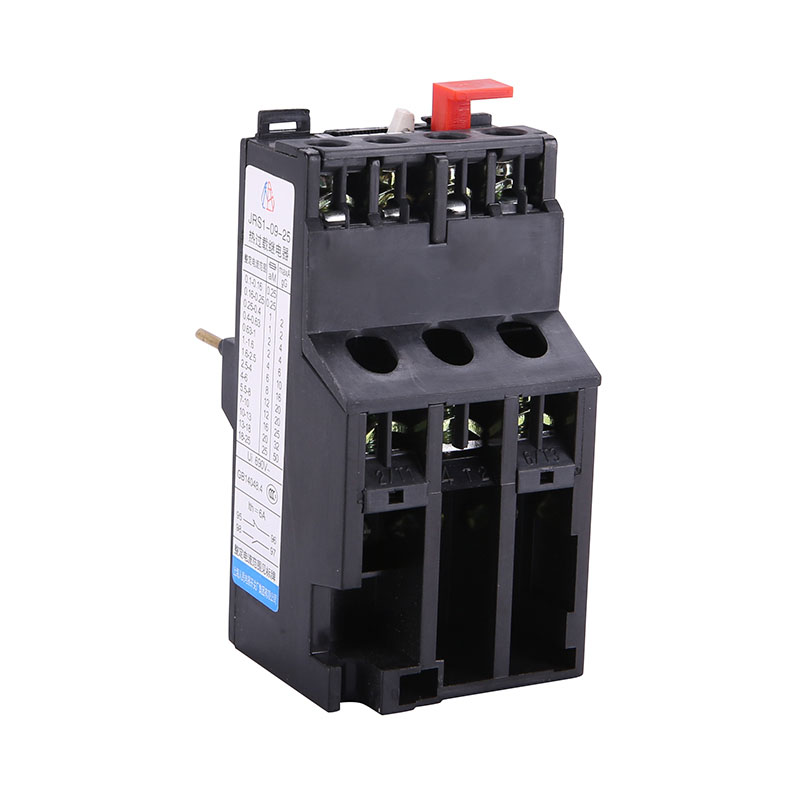

二，JRS1熱過載繼電器產品展示

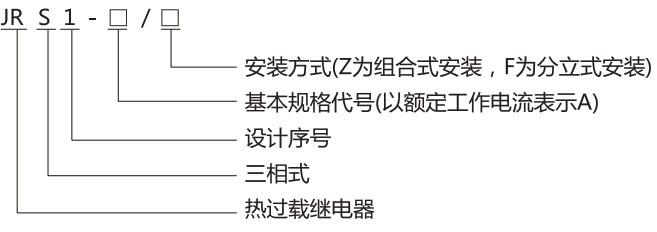

三，JRS1型號及含義
常規型號：JRS1-09,JRS1-12,JRS1-16,JRS1-25
四，JRS1正常安裝與使用條件
● 周圍空氣溫度
周圍空氣溫度不高於+40℃及不低於-5℃；且24小時平均值不超過+35℃；
● 海拔
安裝地點的海拔不超過2000m；
● 大氣條件
溼度空氣相對溼度在+40℃時不大於50%，在較低的溫度下可以有較高的相對溼度，例如+20℃時，相對溼度可達到90%，對由於溫度變化偶爾產生的凝露應採取特殊的措施。
汙染等級：3
● 安裝條件
1.安裝類別：Ⅲ
2.安裝位置
按正常位置安裝，安裝面與垂直面的傾斜度不超過±5°，且無顯著振動和衝擊。
● 熱繼電器的防護等級為IP2L0。
五，JRS1技術參數

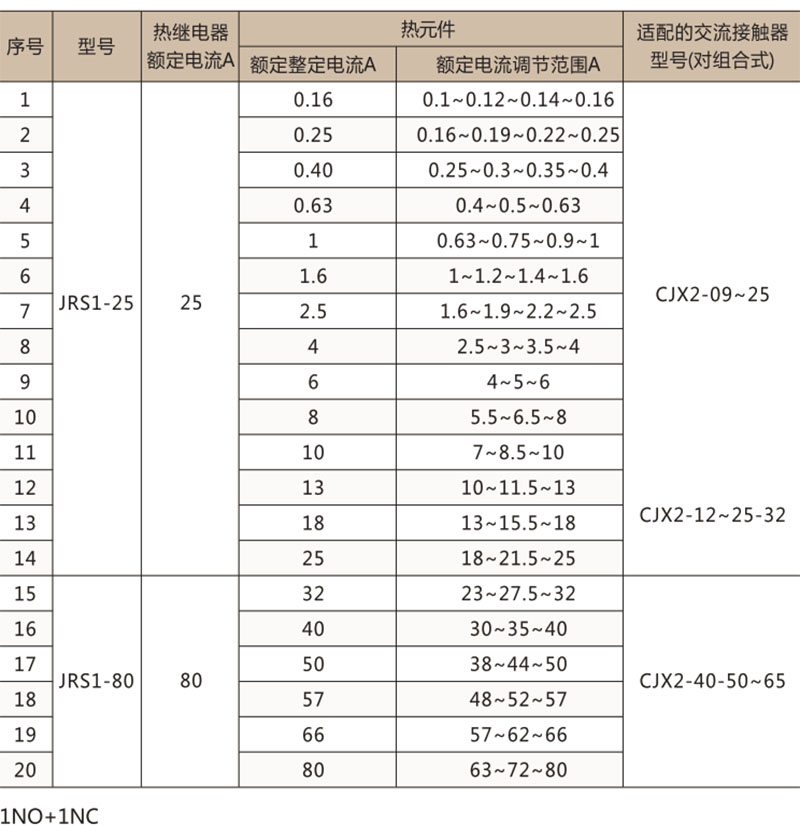

熱繼電器的熱元件的整定電流調節範圍，適配的交流接觸器及熱繼電器一同使用的熔斷器類別見表1。

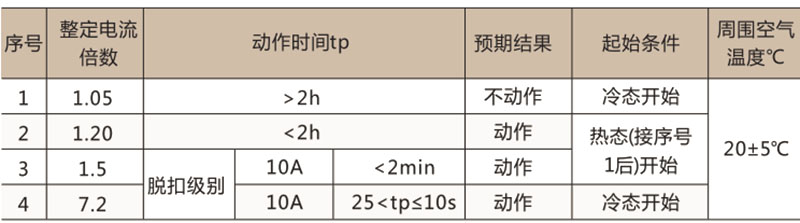

熱繼電器三相平衡地的動作特性
產品脫扣級別：JRS1-25、JRS1-80為10級

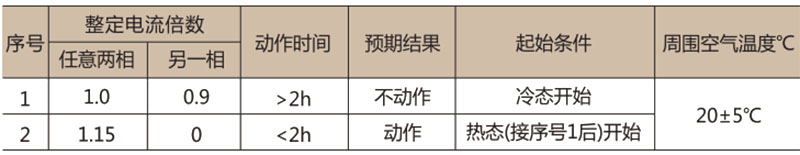

熱繼電器三相不平衡的動作特性

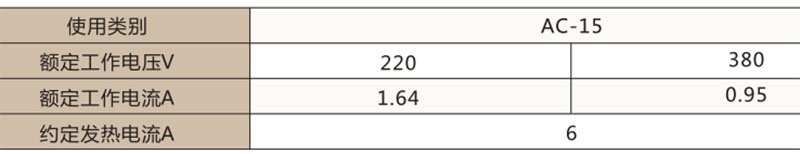

輔助電路的使用類別、額定工作電壓，約定發熱電流和額定工作電流

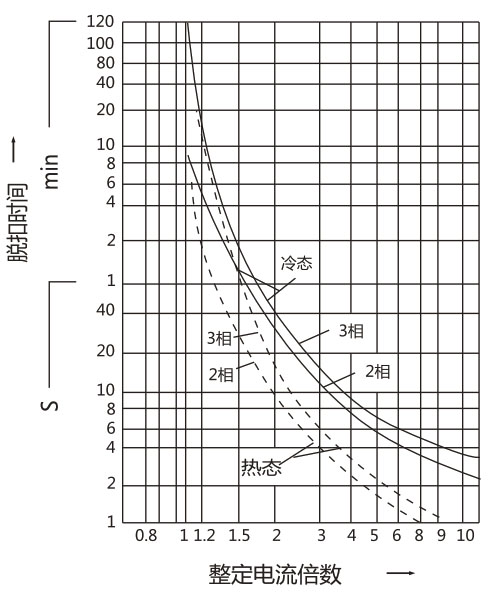

熱繼電器的動作特性曲線

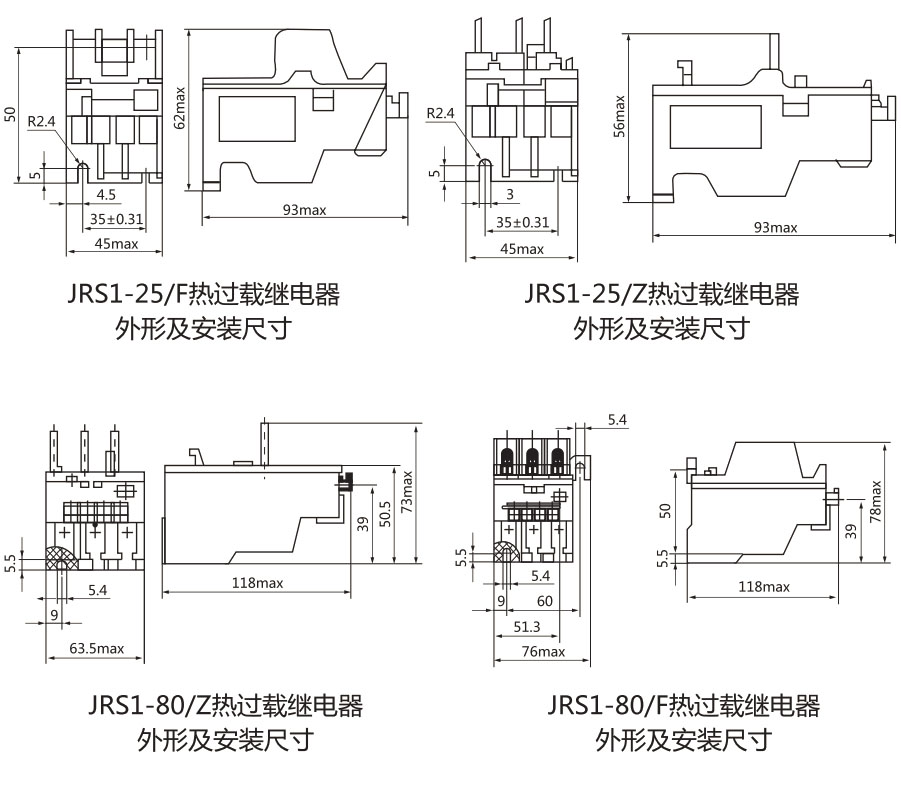

六，外形及安裝尺寸
