產品展示

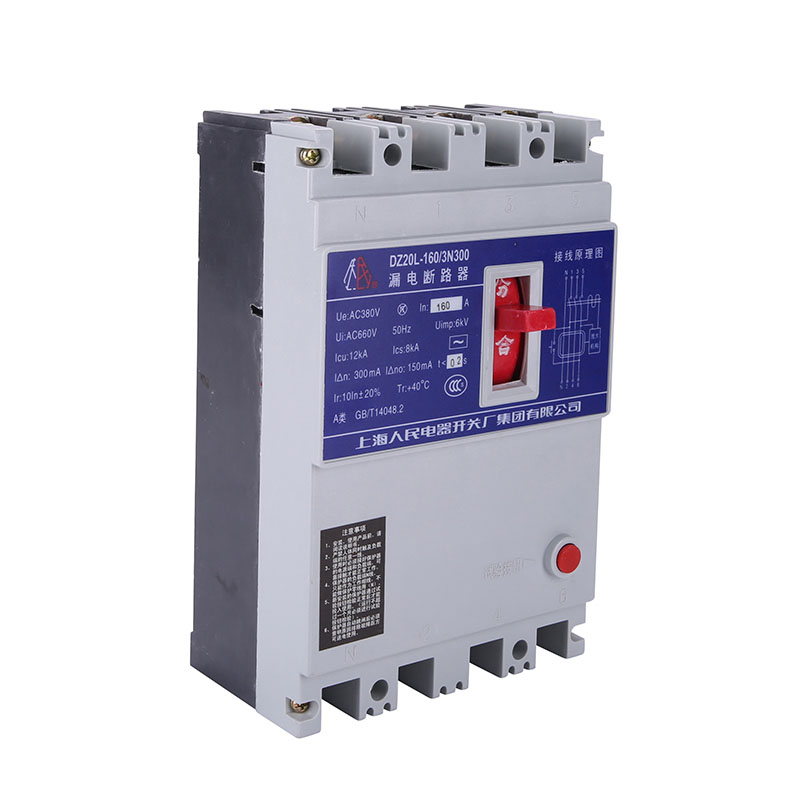

DZ20LE 系列漏電斷路器
- 產品詳情
- 返回
一，DZ20LE 漏電斷路器用途及適用範圍
DZ20L系列漏電斷路器，適用於交流50Hz，額定工作電壓380V，額定電流從16A至630A電路中，用以有致命危險的人身觸電和線路設備漏電進行保護：也可以用來防止因設備絕緣損壞產生接地故障電流而引起的火災危險。同時還可對線路的過載和短路進行保護，也可作線路的不頻繁轉換之用。
本產品符合GB14048.2《低壓開關設備的控制設備第2部分：斷路器》國家標準。

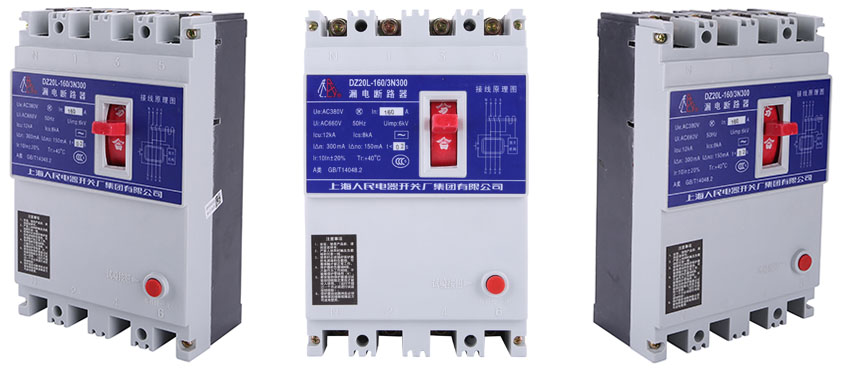

二，DZ20LE 系列漏電斷路器器展示
三，DZ20LE 斷路器正常工作和及適用範圍
● 周圍空氣溫度
a )周圍空氣溫度不超過+40℃；24h內的平均溫度值不超過+35℃；
b )下限不低於-5℃。
註：．周圍空氣溫度上限超過+40℃或下限低於-5℃的工作條件，用戶應與製造廠協商。
● 海拔：安裝地點的海拔不超過2000m。
● 大氣條件
高溫度為+40℃時，空氣的相對溼度不超過50％，在較低溫度下可以允許有較高的相對溼度，例如+20℃時達90％。對由於溫度變化偶爾產生在產品上的凝露應採取特殊的措施；
● 汙染等級：汙染等級3級。
● 安裝類別：斷路器的安裝類別為III類
● 安裝條件：a ）斷路器安裝位置應垂直安裝面，各方向傾斜不超過5度。
b ）斷路器安裝場所附近的外磁場，在任何方向不應超過5倍地球磁場。
C ）斷路

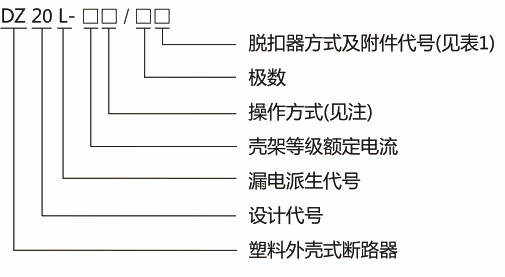

四，DZ20LE 型號與含義
注意：對於代號為340的產品，因分勵時採用漏電脫扣器，內部電源已經接好，用戶只需接一按鈕即可工作。

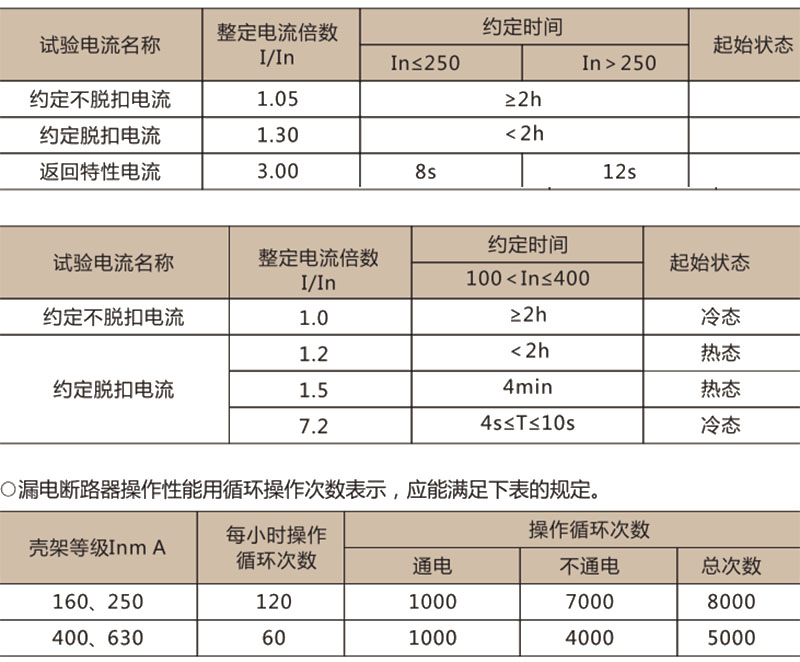

● 主要技術參數
過電流脫扣器在過載情況下（反時限動作）斷開
a), 配電保護用斷路器
配電保護用斷路器基準周圍空氣溫度+30℃±℃下，各極同時通電時無溫度補償的反時限斷開特性見下表。
b), 電動機保護用斷路器
電動機保護用斷路器在周圍空氣溫度為+40℃±2℃時，各級通電時，無溫度補償的反時限斷開特性見下表。
註：每個通電操作循環期間，斷路器保持接通最長時間為2s。

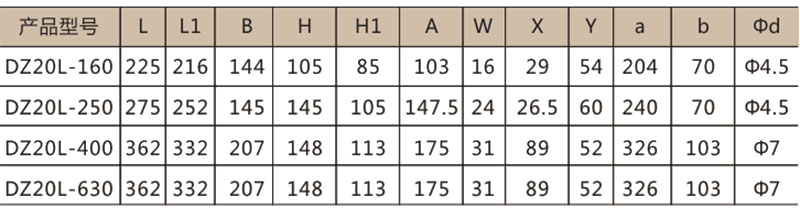

五，漏電斷路器外形及安裝尺寸

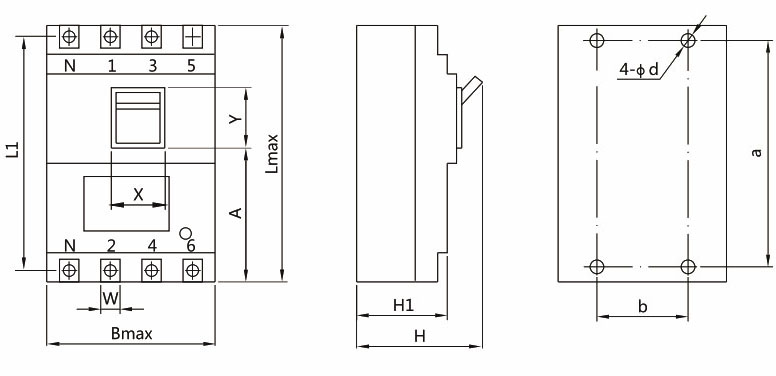

圖1 DZ20L漏電斷路器的外形及安裝尺寸

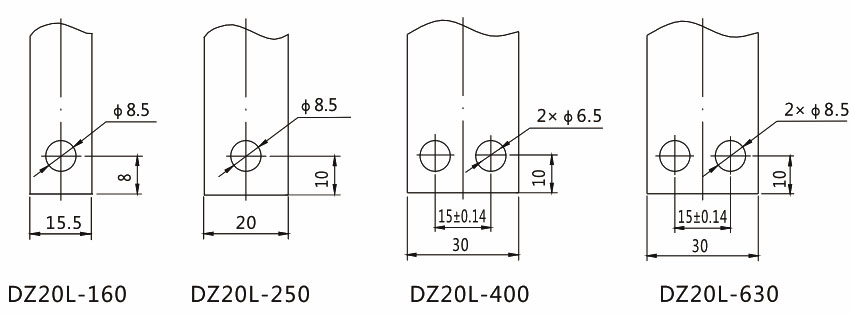

圖2 預製銅牌開孔尺寸
六，訂貨須知
DZ20LE-160系列漏電斷路器,DZ20LE-250,DZ20LE-400/630
用戶訂貨必須說明：
● 漏電斷路器的名稱、型號；
● 額定電流（A）；
● 透明殼體需備註（訂做）

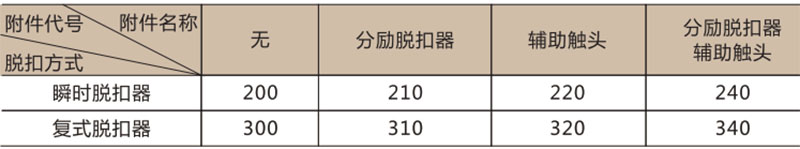

● 脫扣類型及附件代號（見表1）；
● 額定剩餘動作電流（mA），（如不註明，製造廠按常規產品發貨）。
上海人民電器開關廠,DZ20LE-160,DZ20LE-250,DZ20LE-400,DZ20LE-630,DZ20LE漏電斷路器
