一，CJ40交流接觸器用途
CJ40系列交流接觸器（簡稱接觸器）適用於交流50Hz、額定電壓至660V、電流至1000A的電力系統中接通與分斷電路，並與適當的熱繼電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。
接觸器按GB14048.4及JB8591.3設計、製造與檢驗。

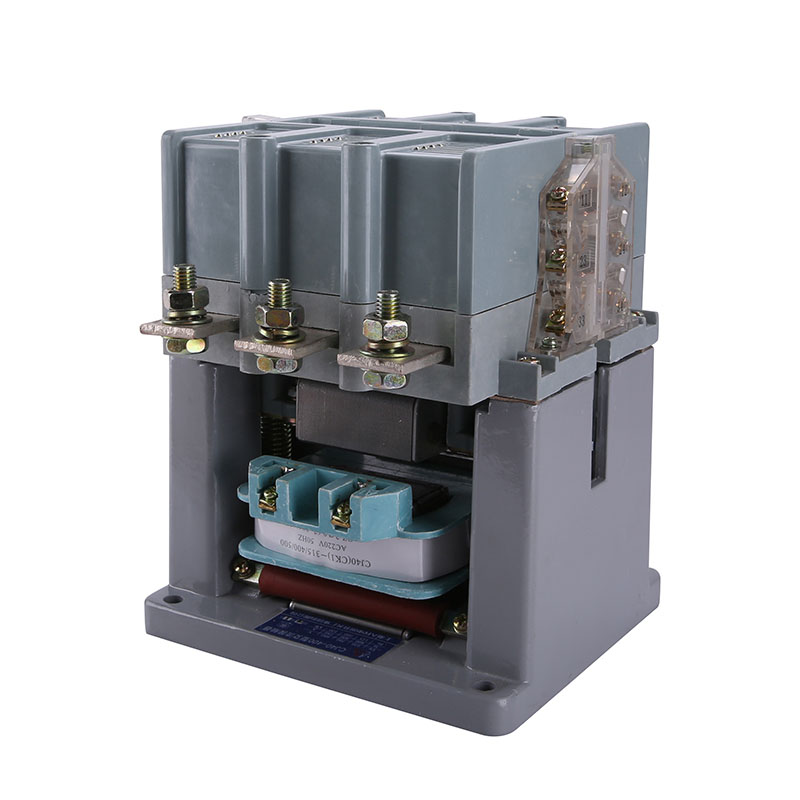

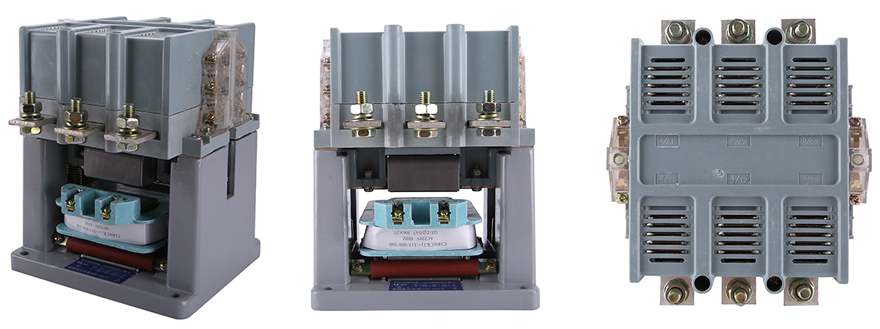

二，CJ40交流接觸器產品展示

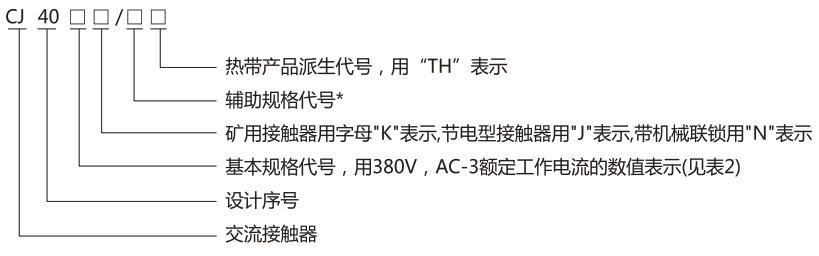

三，CJ40交流接觸器型號及含義
常規型號：CJ40-400/3,CJ40-630/3,CJ40-1000/3,CJ40-1250/3
輔助規格代號共由四部分組成，根據需要按以下順序選用，其中：
a) 第一部分用1位數字表示主電路極數，分別用3、4表示3極、4極，但3可以不寫出；
b) 第二部分用2位數字表示額定工作電壓：」03」表示380V，可以不寫出，」06」表示660V；
c) 第三部分表示額定控制電源電壓，用字母」A.C」表示交流，」D.C」表示直流，字母後用額定控制電源電壓的數值表示，但」A.C380」可以不寫出；
d) 第四部分用字母」F」和2位數字表示輔助觸頭種類及數量，前一位數字表示動合輔助觸頭對數，後一位數字表示動斷輔助觸頭對數，但」F42」可以不寫出，40A以下規格的接觸器僅有四對觸頭，」F22」可以不寫出。
四，正常工作條件和安裝條件
● 周圍空氣溫度：上限為+40℃，24h內其平均值不超過+35℃；下限為-5℃。
● 海拔：安裝地點的海拔高度不超過2000m。
● 大氣條件：安裝地點的空氣相對溼度在高溫度為+40℃時不超過50%；在較低溫度下允許有較高的相對溼度；在最溼月平均最低溫度不超過+25℃時該月的月平均******相對溼度不超過90%並應考慮因溫度變化發生在產品表面的凝露。
● 汙染等級：汙染等級為3級。
● 安裝類別（過電壓類型）：安裝類別為Ⅲ。
● 安裝條件：安裝面與垂直面的傾斜度不不大於5°。
註：組成礦用起動器的產品與垂直面的傾斜度不大於15°，訂貨時用戶要向製造廠申明。
五，外形及安裝尺寸

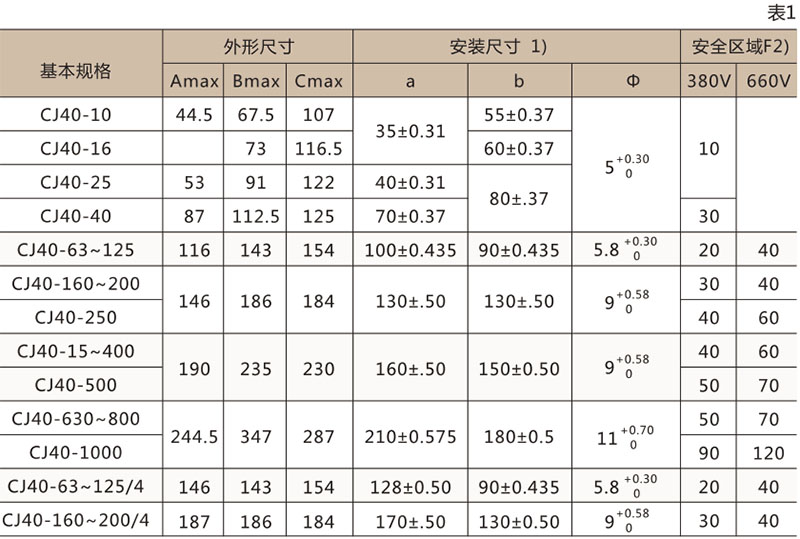

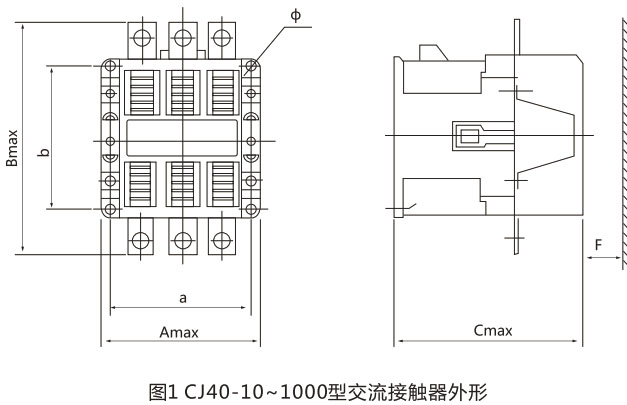

接觸器的外形尺寸和安裝尺寸見圖1和表1
註：
1）63A~125A採用安裝軌安裝，並且也可用安裝螺釘安裝，安裝軌為」TH75」型。
2）接觸器在安裝使用時，安全區域應不小於表中的F值。
六，基本規格及參數

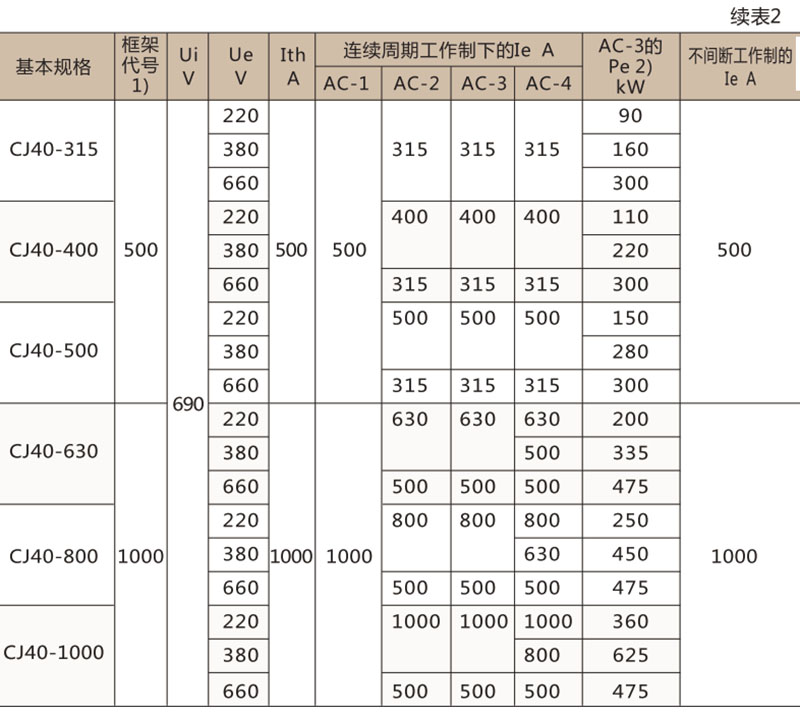

接觸器的基本參數見表2
註：
1）同一框中不同電流規格的接觸器其結構，外形尺寸和安裝尺寸均相同，主要差別為觸頭尺寸不同。
2）表中推薦的額定功率是參照」y」系列三相異步電動機的交率及功率因數，並按照GB4826《電動功率等級》確定的。

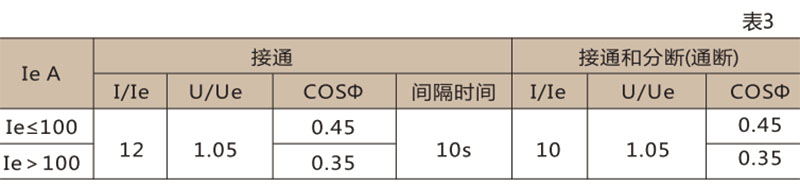

● 接觸器的通斷能力見表3（AC-4）
● 接觸器與保護器（SCPD）的協調配合：
推薦使用SCPD為RDT16（NT）系列熔斷器，其組合情況見表4
接觸器耐受過載電流的能力：
接觸器能承載AC-3類******額定工作電流的8倍過載電流，通電時間為10s。
七，控制迴路工作條件
控制線圈為交流50Hz、額定電壓Us為36V、127V、220V、380V，其他規格可與製造廠協商。
控制電源吸合電壓範圍為85%~110%Us。
