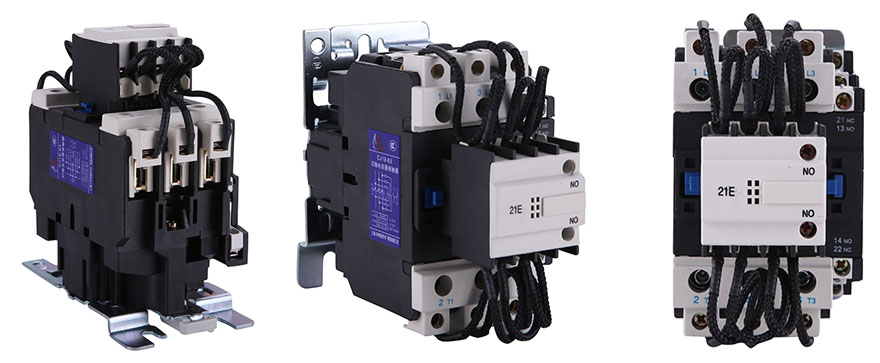

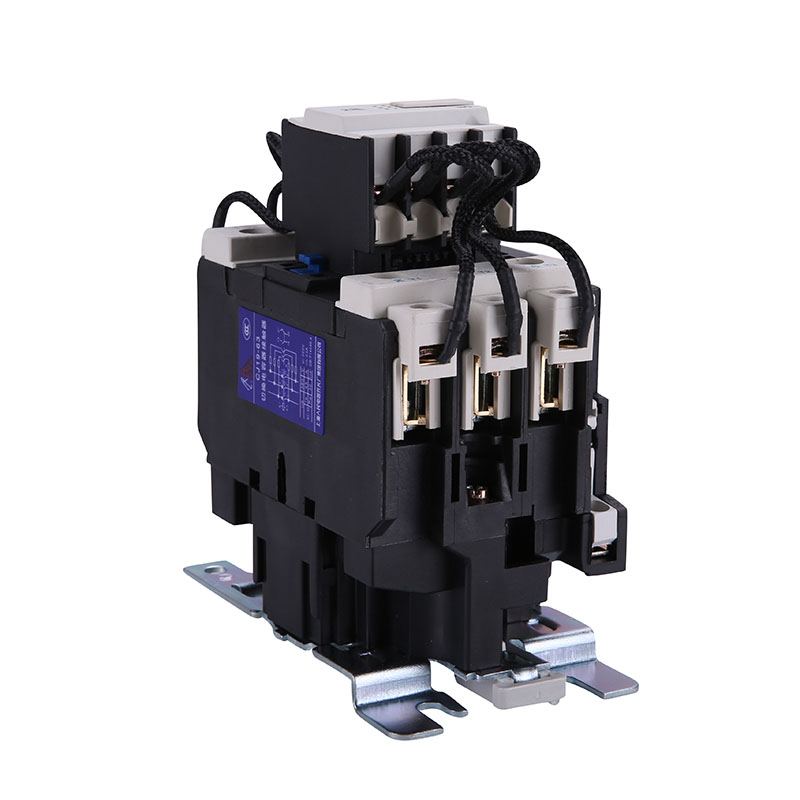

CJ19 切換電容器交流接觸器
- 產品詳情
- 返回
一，CJ19 電容器交流接觸器用途
CJ19系列切換電容器交流接觸器（以下簡稱接觸器），適用於交流50Hz（或60Hz），額定電源電壓至660V及以下的電力線路中，供低壓無功功率補償設備投入或切除低壓並聯電容器之用，接觸器附有抑制湧流裝置，不用加裝限流電抗器就能有效抑制合閘湧流對電容器的衝擊和降低開斷瞬時的過電壓。
二，CJ19 交流接觸的型號及含義
常規型號：CJ19-32/11,CJ19-63/21,CJ19-95/21
三，正常工作條件和安裝條件
● 周圍空氣溫度: 不超過+40℃，且24h內的平均溫度值不超過+35℃。周圍空氣溫度的下限為+5℃；在高溫度為+40℃時，空氣的相對溼度不超過50%，在較低溫度下可以允許有較高的相對溼度；
安裝地點的海拔高度不超過2000m；
● 汙染等級：3級；
● 安裝類別：Ⅲ；
● 安裝條件：接觸器的安裝面與垂直面的傾斜度不超過5°；
● 衝擊與振動：安裝在無顯著搖動和衝擊振動的地方。
四，接線原理圖

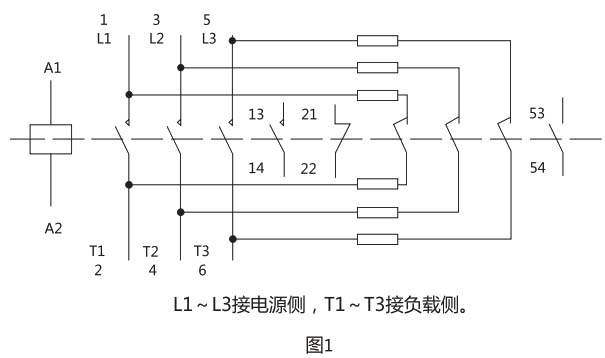

CJ19系列接線原理圖見圖1

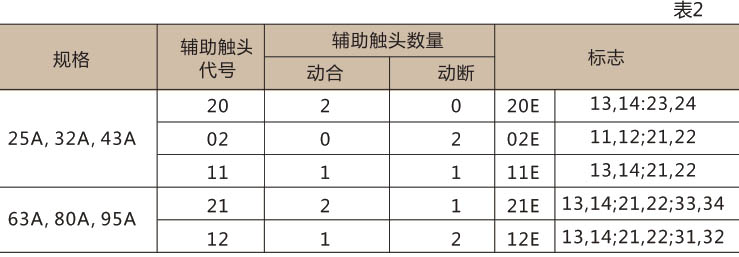

輔助觸頭代號見表1
CJ19接觸器線圈在額定控制電源電壓（Us）的80%~110%能可靠吸持，在額定控制電源電壓（Us）的20%~70%能可靠釋放。
五，技術參數

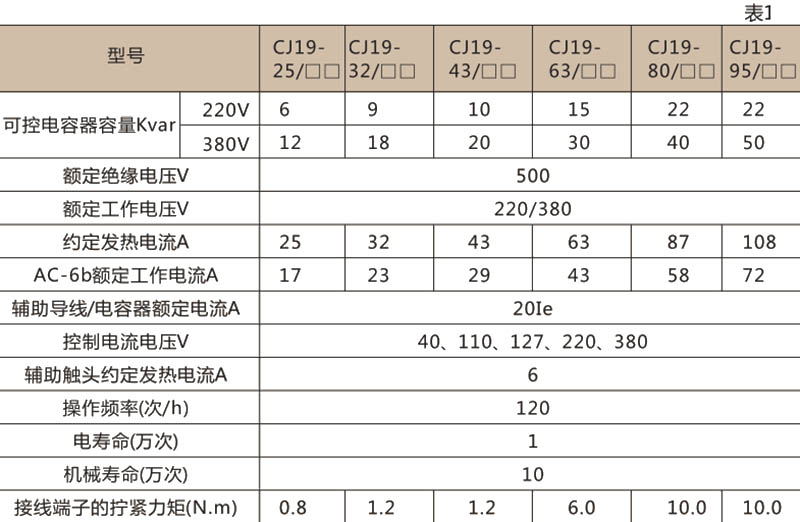

接觸器主迴路主要技術參數見表2
註：每1~3月接觸器的接線端子需要定期擰緊。
六，外形及安裝尺寸

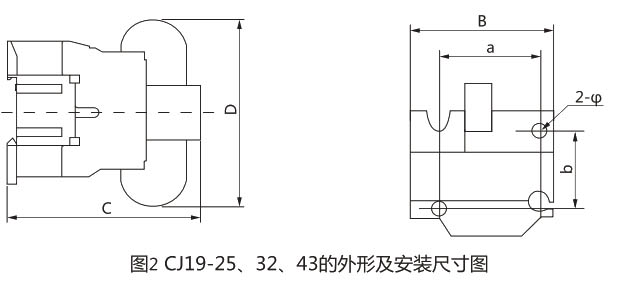

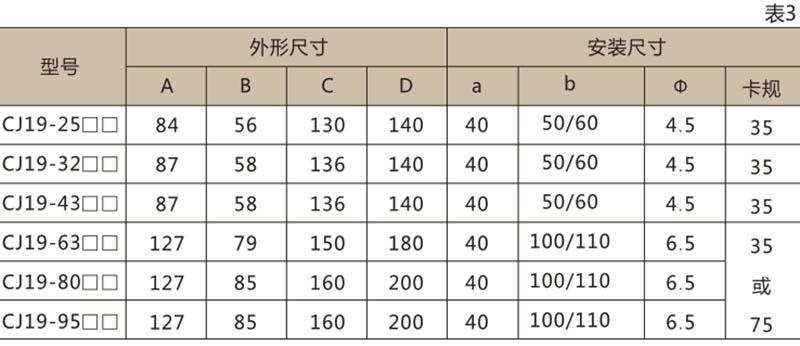

接觸器除用螺釘安裝外，還可用卡軌安裝。CJ19外形及安裝尺寸見圖2，表3
七，訂貨須知
客戶在訂貨時必須註明：
產品的型號、規格、輔助觸頭的代號；
工作線圈的電壓；
訂貨數量。
訂貨示例：CJ19切換電容器交流接觸器，線圈電壓220V 50Hz 10臺。
